IA-DJYPV22分屏蔽钢带铠装本安计算机电缆

一、产品用途

     IA-DJYPV22分屏蔽钢带铠装本安计算机电缆适用于电子计算机网络及控制系统，抗干扰性能要求较高本质安全系统的检测装置和仪器仪表连接。

二、生产执行标准

     Q/ZH09.3-2010(参照BS5308)

三、产品使用特性

     交流额定电压U0/U为：300/500V，

     电缆允许工作温度：聚氯乙烯绝缘分为：70℃和105℃；

                       聚乙烯绝缘为：70℃；

                       交联聚乙烯绝缘为：90℃，

     电缆安装敷设时的环境温度不低于0℃。

     电缆推荐安装弯曲半径：金属带绕包屏蔽或钢丝、钢带铠装电缆弯曲半径应不小于电缆外径的12倍；

                           非铠装软电缆或编织屏蔽电缆弯曲半径应不小于电缆外径的6倍。

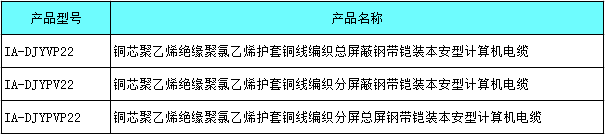

四、产品型号及名称

五、产品规格

     对数：1～24对

     每对芯数：2芯（称二线组）或3芯（称三线组）

     标称截面：0.5mm²、0.75mm²、1.0mm²、1.5mm²、2.5mm²

六、产品主要技术参数

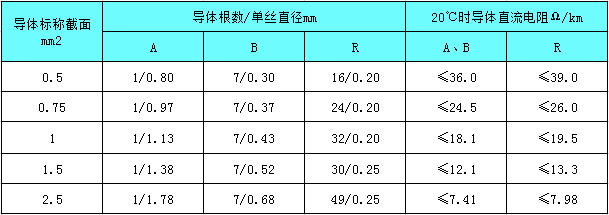

     1. 20℃时导体直流电阻

     2. 20℃绝缘电阻

     3. 电缆应经受工频交流电压试验：2000V/1min绝缘不发生击穿，试验温度为环境温度。

     4. 工作电容(1HZ )线芯与线芯≤90PF/m。

     5. 分布电感(1HZ)≤60uH/m。

     6. 电磁干扰感应电压（干扰磁场400A/m）≤5mV。

     7. 静电感应电压（静电电压20KV)<1V。

     8. 辐射场透入强度（干扰场强120dBuV，干扰场频率200MHZ)≤66dBuV。
