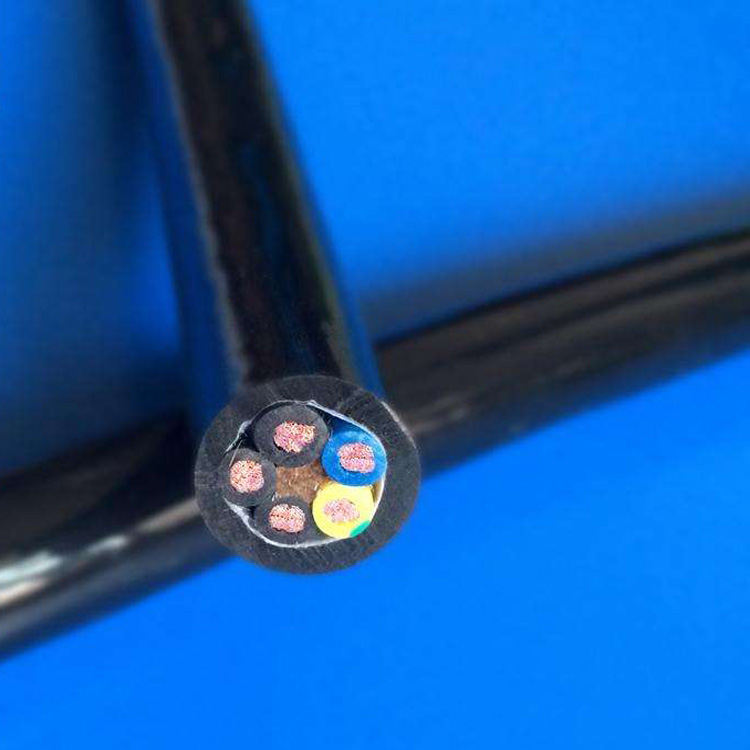

ZC-YFR22钢带铠装丁腈软电力电缆

    产品型号：ZC-YFR22

    产品名称：铜芯丁腈聚氯乙烯绝缘及护套钢带铠装阻燃软电力电缆

    导体材料：多股软铜导体

    绝缘材料：丁腈聚氯乙烯

    屏蔽材料：/

    铠装材料：钢带铠装

    护套材料：丁腈聚氯乙烯

    ZC-YFR22丁腈软电力电缆适用于交流额定电压450/750V及以下控制、监控回路、各种移动电器、无线电设备和照明灯座接线用以及保护线路等要求在低温下运行的场合。

一、生产执行标准

    Q/DR 158-2008

二、产品使用特性

    1.电缆导体长期允许工作温度：

      (1)硅橡胶绝缘不超过180℃；

      (2)聚氯乙烯绝缘不超过70℃。

    2.电缆使用环境温度应不低于-40℃。

    3.电缆允许弯曲半径：一般应不小于电缆外径的8倍；

                                     软结构电缆应不小于电缆外径的6倍；

                                     铠装电缆应不小于电缆外径的12倍。

三、电缆型号

    1.电缆如需镀锡铜丝编织屏蔽结构，应将原型号中的“P”改为“P1”。

    2.如电缆导体需采用镀锡铜丝，应在订货中说明，型号中不另作规定。

四、产品的规格范围

五、产品主要技术指标

    1.20℃时导体直流电阻应满足下表规定。

    2.成品控制电缆应经受工频交流试验电压3KV、5min电压试验，绝缘无击穿。

    3.成品电力电缆应经受工频交流试验电压3.5KV、5min电压试验，绝缘无击穿。
