IA-DJYP3VP3-12×3×1.0分屏总屏本安型DCS电缆厂家

IA-DJYP3VP3-12×3×1.0分屏总屏本安型DCS电缆

    产品型号：IA-DJYP3VP3

    产品全称：铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏本安型DCS电缆

    导体材料：无氧铜导体

    绝缘材料：聚乙烯

    屏蔽材料：铝塑复合带绕包

    护套材料：PVC混合物

    本产品适用于石油、化工、电力、煤气工程、矿山等存在爆炸危险的场合以及其他防爆安全要求较高的

场合，传输自动控制信号。该电缆具有低电容、低电感集散型仪表信号电缆，简称本安型DCS电缆，该电

缆具有优异的屏蔽性能和抗干扰性能，因此防爆安全性能明显高于一般DCS电缆和计算机控制电缆。

一、生产执行标准

     Q/DR122-2012参照采用英国BS5308标准。

二、产品使用特性

     1.交流额定电压U0/U：300/500V

     2.电缆导体长期允许工作温度：聚乙烯绝缘为70℃；

                                                  交联聚乙烯绝缘为90℃；

                                                  无卤低烟阻燃聚烯烃绝缘为70℃。

     3.低温环境温度：固定敷设-40℃；非固定敷设-15℃；

                              安装敷设时环境温度不低于0℃。http://www.dianlan001.cn/

     4.电缆允许很小弯曲半径：铜带屏蔽或铠装电缆不小于电缆外径的12倍；

                                            非铠装软电缆或编织屏蔽电缆不小于电缆外径的6倍。

三、型号名称及含义

     绝缘或护套材料：Y-聚乙烯挤包绝缘或护套

                                V-聚氯乙烯挤包绝缘或护套

                                YJ-交联聚乙烯挤包绝缘

     阻燃性能：ZRA-A类阻燃（A类阻燃性能很佳）

                      ZRB-B类阻燃

                      ZRC、ZR-C类阻燃

     阻燃型电缆在基本型号前加“ZRA-”、“ZRB-”、“ZRC或ZR”表示即可。

     铠装结构：22-钢带铠装聚氯乙烯护套

                      23-钢带铠装聚乙烯护套

                      32-圆形镀锌低碳钢丝缠绕铠装聚氯乙烯护套

                      33-圆形镀锌低碳钢丝缠绕铠装聚乙烯护套

     屏蔽材料：P-铜丝编织

                      P1-镀锡铜丝编织

                      P2-铜塑复合带绕包

                      P3-铝塑复合带绕包

    导体种类：A-单根导体

                     B-七根绞合导体

                     R-多根绞合导体

四、产品规格

        对数：     1～24对

        每对芯数： 2芯或3芯http://www.dianlan001.cn/

        导体截面： 0.5mm²、0.75mm²、1.0mm²、1.5mm²、2.5mm²

五、主要技术参数

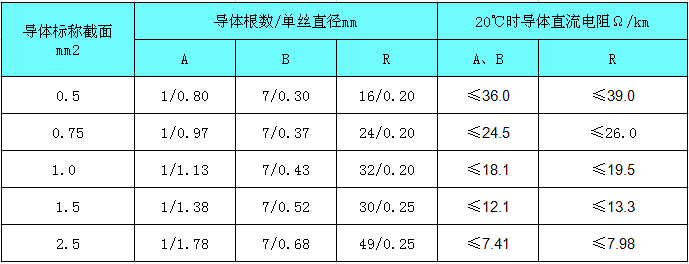

     1.20℃导体直流电阻

     2.20℃绝缘电阻

     3.电缆应经受工频交流电压试验：2000V/1min绝缘不发生击穿，试验温度为环境温度

     4.工作电容(1KHZ)：线芯与线芯≤90PF/m

     5.分布电感(1KHZ)：≤0.6μH/m

     6.电磁干扰感应电压(干扰磁场400A/m)：≤5mV

     7.静电感应电压(静电电压20KV)：＜1V

     8.辐射场透入强度(干扰场强120dBμV,干扰场频率200MHZ):≤66dBμV
