TRVUP-12×1.0聚氨酯单护套高柔性屏蔽拖链电缆

一、产品应用场合

     TRVUP单护套高柔性屏蔽拖链电缆用于高负载、防油、受中等阳光辐射的室内和室外屏蔽场所，特别适应于水平架空和行程小于200米的长行程场合。适用于工业作业环境下的频繁弯曲场合，高架仓库存储和提取设备及物流设备系统、五金冲压、机械（人）手、建筑机械、码头、消防车、起重运输设备、汽车制造、冷藏设备、装甲车、坦克链等。特别应用重机械负荷，海岸、港口、野外、高低温、高污染等恶劣环境场所。

二、产品结构

     导体材料：高抗弯强度的精细裸铜多股绞合(符合IEC60228 cl.6 VDE0295 cl.6标准)

     绝缘材料：高机械性能PVC混合物(符合VDE0207标准)

     线芯结构：线芯数量＜12芯，芯线以短节距分层绞合在一起

                      线芯数量≥12芯，芯线采用两次复绞，特别是抗扭力结构，芯线中间加加强芯

     线芯识别：＜0.5mm²，芯线以颜色区(红、黄、绿、蓝、黑、灰、白、紫、粉红、棕、橙等)

                      ≥0.5mm²，一根黄绿线芯，其余都为黑色带白色数字

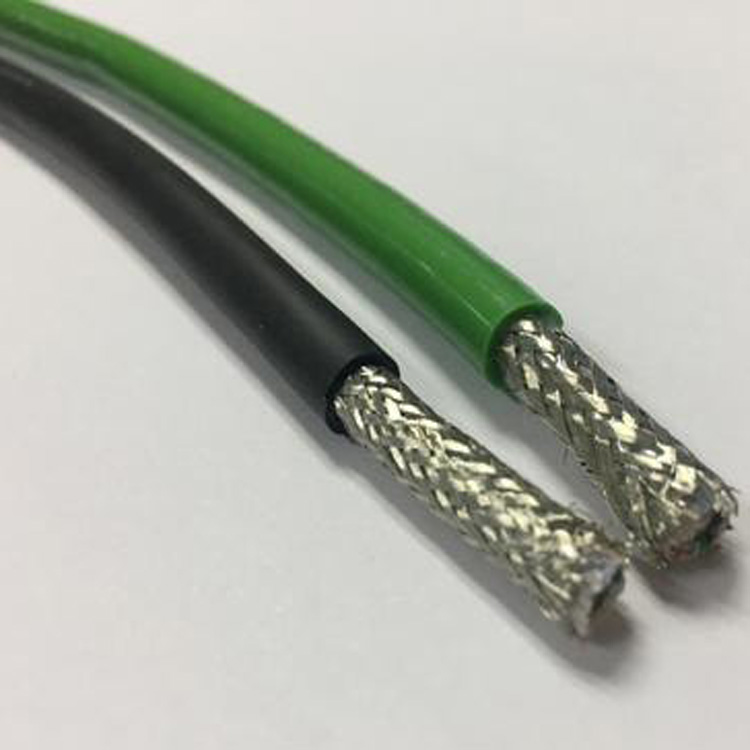

     屏蔽材料：高抗弯强度的镀锡编织屏蔽，铜线覆盖率为85%

     护套材料：低粘性、耐油PUR混合物，适用于拖链（符合VDE0282标准）

     护套颜色：黑色（与RAL9005相似)、绿色（与RAL6005相似)、橙色（与RAL2003相似)

三、产品技术特性

     额定电压：＜0.5mm²   300/300V；

                       ≥0.5mm²   300/500V

     测试电压：＜0.5mm²   1500V/5min；

                       ≥0.5mm²   2000V/5min

     使用温度范围：-35℃至+90℃（移动安装）

                             -50℃至+90℃（固定敷设）

     短路时(持续时间为5s)导体温度不超过250℃

     电缆弯曲半径：固定敷设：电缆外径的5倍

                             移动安装：当行程＜10米时，弯曲半径为电缆外径的7倍

                                              当行程≥10米时，弯曲半径为电缆外径的10倍

四、产品特点

     移动速度：80米/秒，(架空、滑行)速度：10米/秒、5米/秒

     弯曲寿命：40次/分钟，大于500万次

     阻燃特性：符合IEC332-1 标准

     材料性能：耐寒、防水解和耐油、抗辐射、耐臭氧、耐候性、耐酸碱/高耐磨、高机械负荷、优异耐曲挠性、抗扭曲性、良好的电磁抗干扰性

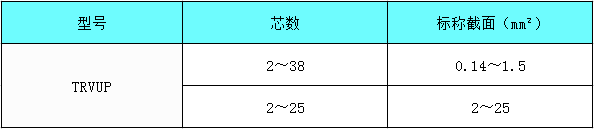

五、产品规格
