ZRA-FF-1x2x0.8现场总线电缆厂家

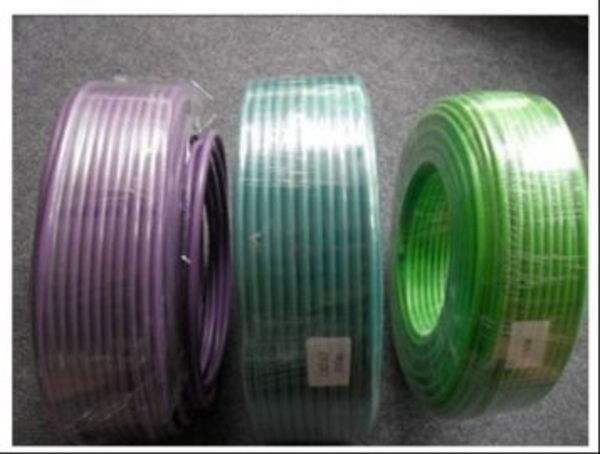

ZRA-FF-1x2x0.8现场总线电缆

一、产品用途

     ZRA-FF屏蔽双绞总线电缆适用于工厂基础控制现场环境中的过程自动化控制及测量仪表间的连接线，用以构建一种开放、分散的数字化现场总线式通信系统。适合在室内、室外、潮湿或干燥的环境中安装在电缆桥(托)架，管道内使用。

二、生产执行标准

     Q/ZH09.1-2010(参考IEC61158-2、EN50170-2)

三、产品生产工艺

     三层共挤物理发泡皮-泡-皮FPE绝缘（高密度发泡），双层屏蔽+镀锡TC导体，阻燃橙色防紫外线外护套，双绞式总线电缆；

四、产品电气指标

     1. 工作电容（1kHZ）：

        芯与芯≤60PF/M，芯与屏蔽≤110PF/M

     2. 对屏蔽不平衡电容（1kHZ）：

        对屏蔽不平衡电容≤2000PF/KM

     3. 特性阻抗(31.25kHZ)

        特性阻抗100±20Ω

     4. 衰减(20℃，39kHz)

        电缆信号传输过程中衰减值zui大3.0dB/km

     5. 传输距离

        物理发泡总线电缆传输距离可达1900米

五、产品优点

     总体设计出的FF现场总线电缆具有阻燃、衰减低、传输距离长、抗干扰性能优越，柔软性，易于使用等特点，完全满足了IEC61158标准对现场总线电缆设计规范的要求。
