JGGFP-8×1.5硅橡胶屏蔽控制电缆

     产品型号：JGGFP

     产品名称：F46绝缘硅橡胶护套编织屏蔽控制电缆

一、产品特点及用途

     硅橡胶电缆是继橡套电缆后又一使用橡胶材料作为绝缘护套的耐磨型电缆，但同时其性能又胜出橡套电缆，特别是其耐腐蚀性能，远远超过了橡套材料。电缆特别适用于各种移动场合、电机引接线等。硅橡胶电缆主要优点：耐高温-60℃～+180℃； 防腐、耐酸碱； 耐磨； 柔软，易铺设； 耐压性能优越。

二、生产执行标准

     Q/DR 153-2012

三、产品结构

     导体材料：无氧铜导体

     绝缘材料：F46绝缘

     屏蔽材料：铜丝编织屏蔽

     护套材料：硅橡胶护套

四、产品使用特性

     额定电压U0/U：450/750V；

     电缆允许工作温度范围为：-60℃～180℃；

     短路时(持续时间不超过5s)电缆导体的温度不超过250℃；

     电缆敷设温度应不低于-20℃；

     电缆安装推荐弯曲半径：单芯电缆弯曲半径不小于电缆外径的12倍；

                                          三芯电缆弯曲半径不小于电缆外径的15倍。

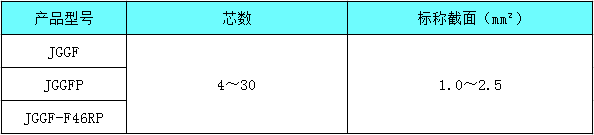

五、电缆规格范围

六、电缆技术参数

     1. 成品电缆导体20℃时直流电阻

       应符合GB/T3956标准要求；成品电缆导电线芯的直流电阻，换算到电缆长度为1m，标称截面为1mm²和温度为20℃时，铜芯线芯应不大于0.0184Ω。

     2. 成品电缆绝缘线芯的绝缘电阻

       成品电缆绝缘线芯的绝缘电阻，换算到电缆长度为1km和温度为20℃时，导电线芯截面在50mm²及以下的应不小于50MΩ，70～185mm²的应不小于35MΩ。

     3. 成品电缆应经受工频交流电压3KV试验，5min绝缘无击穿。
