CHJPF90/SC-4×2.5钢丝编织铠装船用仪表电缆厂家

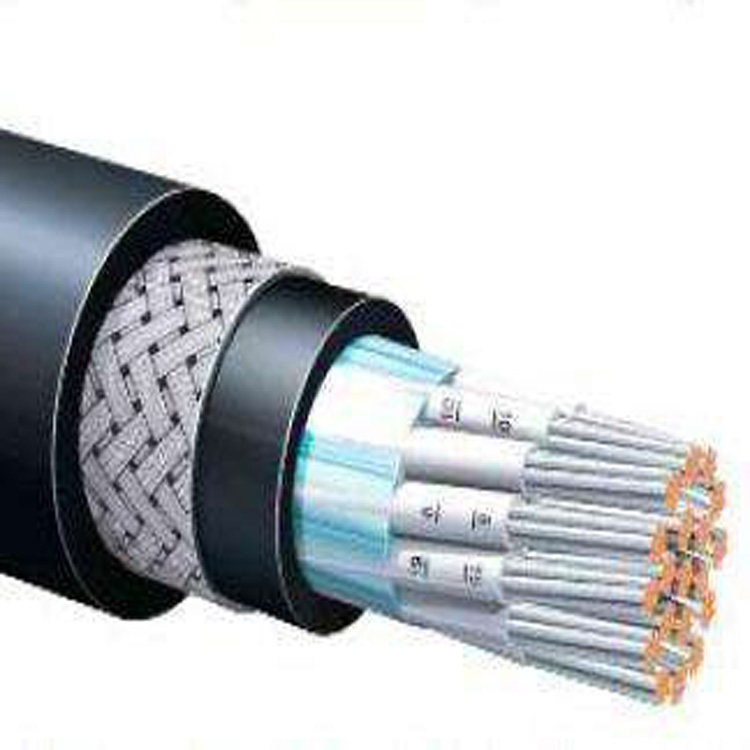

CHJPF90/SC-4×2.5钢丝编织铠装船用仪表电缆

一、产品用途

     CHJPF、CHJPF80、CHJPF90船用仪表电缆用于各种通信传播、电子计算机、信息处理设备中的信号传输和控制系统。

二、生产执行标准

     Q/ZST 17.3-2009船用电力、控制和仪表回路电缆第5部分：额定电压0.15/0.25kV船用仪表电缆。

     IEC 60092-376 150/250V(300V)控制及仪表回路用电缆。

三、产品使用特性

     额定电压：0.15/0.25kV

     电缆导体长期允许工作温度为90℃

     电缆敷设温度应不低于0℃

     推荐允许弯曲半径：金属编织铠装电缆不小于电缆外径的6倍；

                                   外径大于25mm的非铠装电缆：应不小于电缆外径的6倍；

                                   外径不大于25mm的非铠装电缆：应不小于电缆外径的4倍。

四、产品型号名称

五、产品主要技术要求

     1. 20℃时导体直流电阻见下表：

     2. 工频交流耐压试验，依据GB/T3048.8，具体见下表：

     3. 成品电缆在工作温度下，交联聚乙烯绝缘电阻应不小于1 MΩ/km。

     4. 热固性护套电缆的耐油性，符合Q/XYT 17.1-2009中5.8.6规定的耐油试验。

     5. 成品电缆做线路完整性试验（耐火试验），符合IEC 60331-21试验要求。
