DJYVP32-5×2×1.0铜线编织总屏蔽钢丝铠装计算机电缆厂家

DJYVP32-5×2×1.0铜线编织总屏蔽钢丝铠装计算机电缆





     产品型号:DJYVP32

     产品全称:铜芯聚乙烯绝缘聚氯乙烯护套铜线编织总屏蔽钢丝铠装计算机电缆

一、产品用途

     本产品适用于电子计算机网络和控制系统,或抗干扰性能要求较高的检测装置和仪器仪表的连接。

二、生产执行标准

     Q/DR122-2012参照采用英国BS538标准。

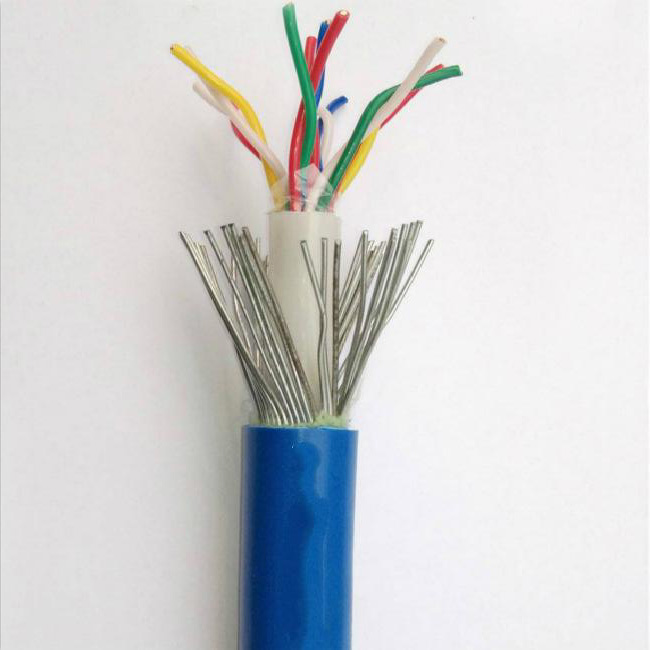

三、电缆结构

     导体材料:无氧铜导体

     绝缘材料:聚乙烯

     屏蔽材料:铜线编织总屏蔽

     护套材料:PVC混合物

     铠装材料:钢丝铠装

四、产品使用特性

     交流额定电压U0/U:300/500V

     电缆导体长期允许工作温度:聚氯乙烯绝缘分为70℃、105℃两种;

                                                 聚乙烯绝缘为70℃;

                                                 交联聚乙烯绝缘为90℃(绝缘交联可分为硅烷交联和辐照交联)。

     使用环境温度:固定敷设-40℃;非固定敷设-15℃。

     电缆安装敷设时环境温度应不低于0℃。

     电缆推荐弯曲半径:金属带绕包屏蔽或钢丝、钢带铠装电缆不小于电缆外径的12倍;

                                    非铠装软电缆或编织屏蔽电缆不小于电缆外径的6倍。

五、型号中字母含义

     绝缘或护套材料:Y-聚乙烯挤包绝缘或护套

                                V-聚氯乙烯挤包绝缘或护套

                                YJ-交联聚乙烯挤包绝缘

     阻燃性能:ZRA-A类阻燃(A类阻燃性能很佳)

                      ZRB-B类阻燃

                      ZRC、ZR-C类阻燃

     阻燃型电缆在基本型号前加“ZRA-”、“ZRB-”、“ZRC或ZR”表示即可。

     铠装结构:22-钢带铠装聚氯乙烯护套

                      23-钢带铠装聚乙烯护套

                      32-圆形镀锌低碳钢丝缠绕铠装聚氯乙烯护套

                      33-圆形镀锌低碳钢丝缠绕铠装聚乙烯护套

     屏蔽材料:P-铜丝编织

                      P1-镀锡铜丝编织

                      P2-铜塑复合带绕包

                      P3-铝塑复合带绕包

     导体种类:A-单根导体

                      B-七根绞合导体

                      R-多根绞合导体

六、产品规格范围

      对数:     1~24对

      每对芯数: 二芯或三芯

      导体截面: 0.5mm2、0.75mm2、1.0mm2、1.5mm2、2.5mm2

七、产品主要技术参数

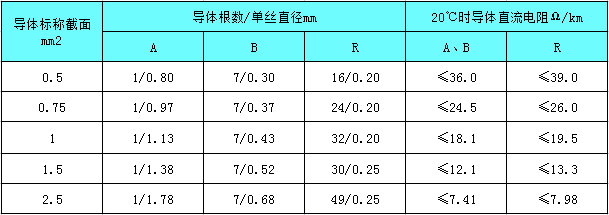

    1.20℃导体直流电阻


    2.20℃绝缘电阻


    3.电缆应经受工频交流电压试验:2000V/1min绝缘不发生击穿,试验温度为环境温度。
