SC-HA-FFRP-S 2×1.5热电偶用屏蔽补偿电缆

一、产品介绍

     补偿导线与补偿电缆是在一定温度范围内(0～100℃)具有与所匹配热电偶的热电动势标称值相同的一对或多对带有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长型和补偿型两种。

使用补偿导线目的：

     1.将热电偶的参考端从高温处移到环境温度较稳定的地方。

     2.节省大量的用于制造热电极的贵重和稀有金属材料。

     3.使用补偿导线便于安装和线路的敷设。

     4.用较粗直径和导电系数大的补偿导线代替热电极，可以减少热电偶回路电阻，利于测量和自动控制。

使用补偿导线注意事项：

     1.各种补偿导线只能与相应型号的热电偶配用，就是各种热电偶和所配用的补偿导线在规定温度(O～100℃)范围内热电特性必须是相同的。

     2.补偿导线和热电偶连接点的温度不得超过规定的使用温度。

     3.补偿导线和热电偶、仪表连接时，正负极不能接错，而且两对连接点要处于相同的温度。

     4.要根据所配仪表的线路电阻要求，选用补偿导线的线径。

二、生产执行标准

     GB/T4990-2010及JB/T7495-2014http://www.dianlan001.cn/

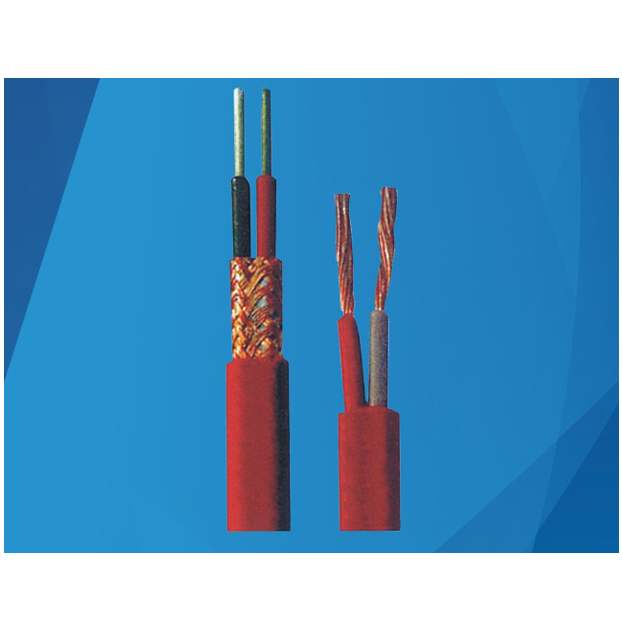

三、产品结构

     导体材质：正极为铜Cu，负极为铜镍0.6

     绝缘材料：氟塑料绝缘

     线芯颜色：正极为红色，负极为绿色

     屏蔽材料：铜丝编织屏蔽

     铠装材料：/

     护套材料：氟塑料护套

四、产品使用特性

     1. 工作温度：

        一般用：70℃和105℃两种；

        耐热用：200℃和260℃两种。

     2. 环境温度：

        氟塑料绝缘及护套线缆：固定敷设-60℃，非固定敷设-20℃；

    3. 允许弯曲半径：

        有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；

        其他结构的补偿电缆，应不小于电缆外径的10倍。

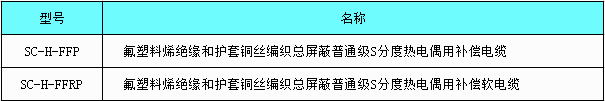

五、产品型号及名称

六、产品规格
