WDZ-YJY22-3×4钢带铠装无卤低烟阻燃电力电缆

  电缆型号：WDZ-YJY22

  电缆名称：铜芯交联聚乙烯绝缘钢带铠装无卤低烟阻燃电力电缆

  导体材料：无氧铜导体

  绝缘材料：交联聚乙烯

  屏蔽材料：/

  铠装材料：钢带铠装

  护套材料：/

  本产品适用于额定电压600/1000V及以下低烟无卤阻燃要求的电力系统或控制及监控回路中。

一、生产执行标准

  采用企业标准Q/DR19666-2005及参照GB9330-88、GB/T12706-2002。

二、产品使用特性

  1.额定电压：U0/U为0.6/1kv；

  2.电缆长期允许工作温度90℃；

  3.电缆敷设温度应不低于0℃；

  4.电缆安装推荐弯曲半径 http://www.dianlan001.cn/

   (1)无卤阻燃控制电缆：有铠装或铜带屏蔽结构的电缆，其弯曲半径不小于电缆外径的12倍；其

它结构的电缆，不小于电缆外径的6倍。

   (2)无卤阻燃电力电缆：单芯电缆，其弯曲半径不小于电缆外径的20倍；多芯电缆，不小于电缆

外径的15倍。

三、电缆的型号名称

  1.电缆型号名称见下表

  2.主要名词术语解释

    低烟：在规定实验条件下，试样受热分解或燃烧释放出的烟较少，符合规定的指标特性。

    无卤：在规定实验条件下，试样燃烧释放出的卤化氢气体含量很少，符合规定的指标特性。

    阻燃：在一定的试验条件下，试样被燃烧，在撤去火源后，火焰的蔓延仅在规定的范围内，残

焰或残灼在规定的时间内能自行熄灭的特性。

四、电缆的型号规格

五、主要技术指标

  1.导体直流电阻符合GB/T3956的规定；http://www.dianlan001.cn/

  2.90℃绝缘电阻常数不小于3.67MΩ/km，体积电阻率不小于1012Ω/km；

  3.电缆均应经受3.5KV交流电压试验，5min绝缘无击穿；

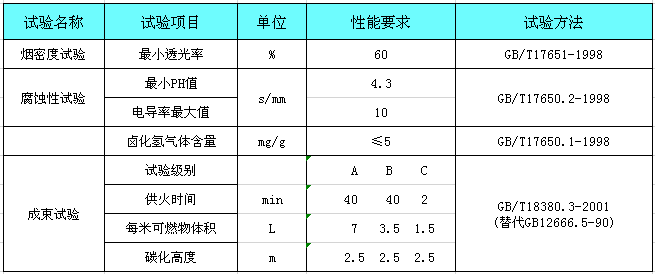

  4.无卤低烟阻燃性能指标：
