BPYJVTP12R-3×25+1×16双屏蔽变频软电缆

    电缆型号：BPYJVTP12R

    电缆名称：铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包+铜丝编织双屏蔽变频软电缆

    导体材料：多股软铜导体

    绝缘材料：交联聚乙烯

    屏蔽材料：铜带绕包+铜丝编织

    护套材料：聚氯乙烯(PVC)

    变频电缆主要用于变频电源和变频电机之间连接用的电缆，以及额定电压1kv及以下的输配电线路中，作输送电能用，尤其适用于造纸、冶金、纺织、金属加工、矿山、铁路和食品加工行业。

一、生产执行标准

    Q/DR 165-2008

二、产品使用条件

    1.额定电压U0/U：600/1000V；

    2.电缆长期允许工作温度为90℃；http://www.dianlan001.cn/

    3.短路时(持续时间不超过5s)电缆导体的温度不超过250℃；

    4.电缆安装敷设环境温度应不低于0℃，固定敷设时环境温度应不低于-10℃；

    5.电缆安装弯曲半径不小于电缆外径的15倍。

三、产品性能

    1.BPYJVP12R、ZR-BPYJVP12R、BPYJVPX13R、ZR-BPYJVPX13R型变频电缆采用符合GB/T3956-1997规定的第5类软绞合铜导体；

    2.交联聚乙烯绝缘耐高温、耐候性好；

    3.低传输阻抗，电磁兼容性好；

    4.低工作电容；

    5.良好的抗干扰和低辐射性能；

    6.对称的三芯电缆结构设计，具有比四芯电缆更好的传输性能。

四、主要技术参数

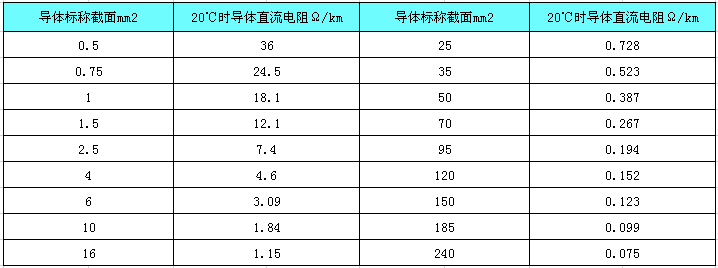

    1.20℃导体很大直流电阻

    2.电压应依次施加在每一绝缘导体对其余导体和绕包金属层之间，施加试验电压3.5kv，5min绝缘无击穿，试验应在环境温度下进行。

五、电缆型号名称

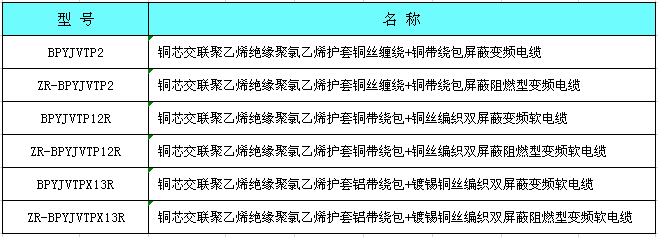

    1.电缆型号名称

    2.型号字母的含义

      BP-变频电缆系列代号

      YJ-交联聚乙烯 http://www.dianlan001.cn/

      V-聚氯乙烯(PVC)护套

      TP2-同心导体+铜带绕包屏蔽

      P12-铜带绕包+铜丝编织屏蔽

      PX13-铝带绕包+镀锡铜丝编织屏蔽

      22-钢带铠装

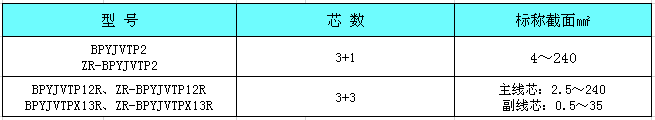

六、电缆规格范围
