DWZR-PGYA轨道电路信号电缆厂家

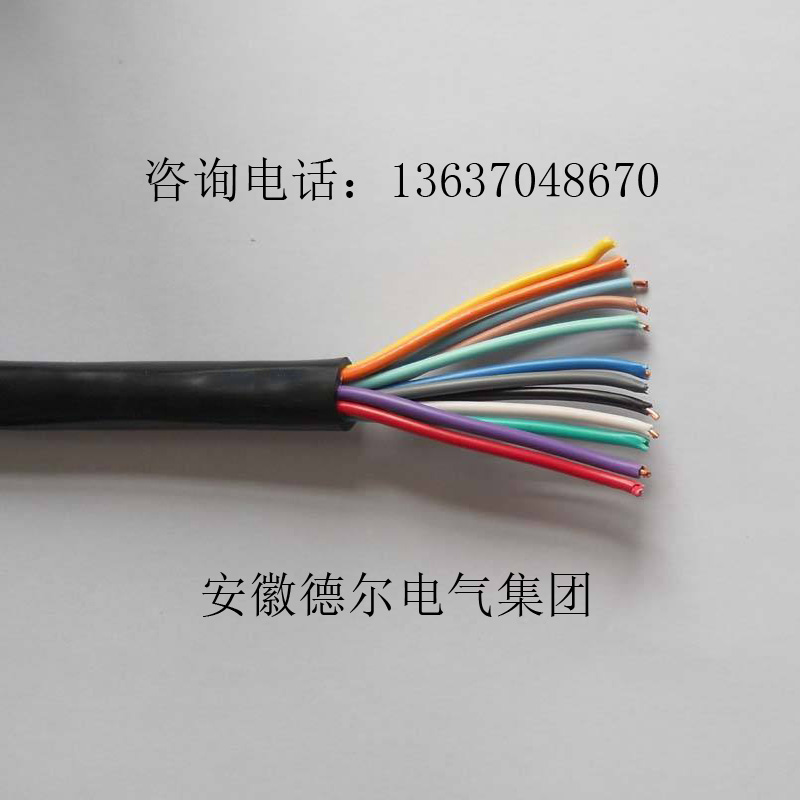

DWZR-PGYA轨道电路信号电缆

     产品型号：DWZR-PGYA

     产品名称：铜芯聚乙烯绝缘低烟无卤阻燃聚乙烯护套轨道电路信号电缆

一、产品用途

     DWZR-PGYA轨道电路信号电缆适用于额定电压交流500V或直流1000V及以下轨道电路信号系统中传输轨道电路信号，或某些自动装置用固定敷设的电缆，也可用作同步环线（SYA）室外的控制电缆。屏蔽型电缆可用于需要设置屏蔽的电气化轨道电路区段，铝护套电缆具有良好的屏蔽作用，可用于电气化轨道电路区段的干线或强电干扰地区。

二、产品使用特性

     额定电压：交流500V或直流1000V；

     电缆导体的长期允许工作温度：不超过70℃；

     电缆的使用环境温度为：-20℃～+70℃；

     电缆敷设环境温度：不低于-10℃；

     电缆允许弯曲半径：非铠装型电缆应不小于电缆外径的10倍；

                                   铠装型电缆应不小于电缆外径的15倍。

三、产品结构及技术参数

     1.导体：采用符合GB3953规定的软圆铜线，标称直径为1.4mm。

     2.绝缘：采用低烟无卤聚乙烯塑料，并制成红、绿、白、兰四种颜色。

     3.线组采用上述颜色的四根不同的绝缘线芯绞合成星型四线组，不同绞合节距的四线组疏绕不同颜色的非吸湿性丝带加以区分。

     4.缆芯：

      (1）除四芯电缆外，其它规格的缆芯外层绞合方向均为右向，相邻层绞向相反。

      (2）电缆A端线组排序符合Q/321023KLA65-2001的规定。

      (3）缆芯外包覆符合GB/13849.3规定的聚酯纤维阻水带，再包覆阻燃玻璃丝带。

      (4）缆芯内所用填充物为阻燃玻璃丝绳。

      5.屏蔽：根据电缆不同性能要求采用纵包方式纵包铜层厚度为0.1mm的铜塑复合带、铝层厚度为0.2mm铝塑复合带或铝护套。

      6.护套：

       (1）PE内护套采用低烟无卤阻燃PE料。

     （2）PE外护套采用低烟无卤阻燃PE护套料。

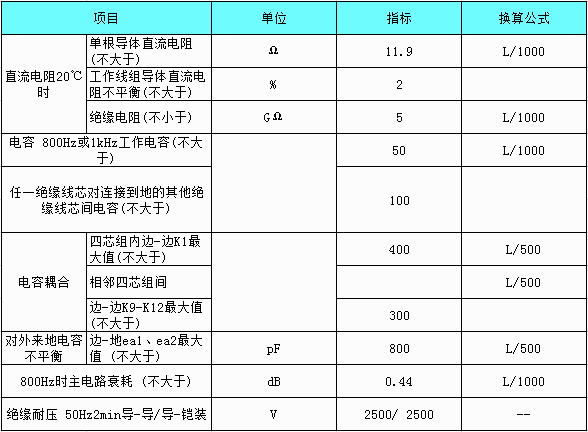

四、电缆电气性能

五、电缆规格范围

     1. 电缆的规格以缆芯芯数表示，芯数为：4、8、12、16、20、24、28、32、36、40、44、48、52、56、60。

     2. 标称直径为1.4mm。

六、公司概述

     安徽德尔电气集团有限公司成立于2015年，总部位于安徽省滁州市天长市滁州高新区，紧邻南京与扬州，地理位置优越，交通便利。 公司主要从事电线电缆（电力电缆、控制电缆、计算机电缆、通讯总线电缆、船用电缆、本安电缆、低烟无卤、阻燃耐火电缆、耐高温电缆、补偿导线等）；仪器仪表（工业自动化仪表系统成套，压力表、双金属温度计，数显智能调节仪、巡检仪，热电偶、热电阻，温度变送器、压力变送器，液体位、流量计，管阀件、波纹管等）；电缆桥架、高低压开关柜的生产与销售。2021年，公司获评天长市"十大专精特新成长企业"，展现了公司在细分领域的竞争力。
